Sistema de distribución del gas natural
Distribución
El gas natural se suele transportar por gasoductos hasta los consumidores, que lo utilizan como combustible o, en ocasiones, para fabricar productos petroquímicos. Puede licuarse a temperaturas muy bajas y transportarse en buques especiales.
La cadena del gas en nuestro país está constituida de la siguiente forma:
1) Las empresas productoras, que extraen el gas de los yacimientos (YPF, Total, etc.)
2) Las empresas transportistas, que son las responsables de los grandes gasoductos y de asegurar el transporte desde el yacimiento hasta el punto de entrega al distribuidor (TGN, TGS, etc.)
3) Las distribuidoras quienes son responsables de la red de distribución y de asegurar el suministro de gas a los consumidores (gasNatural BAN, Metrogas, Camuzzi Gas Pampeana, etc.)
Los grandes consumidores como por ejemplo Acindar, pueden negociar sus contratos de suministro, directamente con las transportistas.
Servicio de Distribución
El servicio de distribución de gas comprende ocho empresas que cubren la mayor parte del territorio nacional, con excepción del área Noroeste del país. Las compañías Licenciatarias del servicio de distribución de gas son las siguientes:
1) Distribuidora de Gas del área Buenos Aires Norte (Gas Natural Ban): Comprende los siguientes Partidos de la Provincia de Buenos Aires: Belén de Escobar, Campana, Capitán Sarmiento, Carmen de Areco, Exaltación de la Cruz, General Las Heras, General Rodríguez, General Sarmiento, La Matanza, Luján, Marcos Paz, Mercedes, Merlo, Moreno, Morón, Pilar, San Andrés de Giles, San Antonio de Areco, San Fernando, San Isidro, San Martín, Suipacha, Tres de Febrero, Tigre, Vicente López y Zárate
2) Distribuidora de Gas del área Metropolitana (MetroGas): Comprende el área de Capital Federal y los siguientes partidos de la provincia de Buenos Aires: Almirante Brown, Avellaneda, Berazategui, Cañuelas, Esteban Echeverría, Ezeiza, Florencio Varela, Lanús, Lomas de Zamora, Presidente Perón, Quilmes y San Vicente
3) Distribuidora de Gas del área Noroeste (Gasnor): Abarca las provincias de Jujuy, Salta, Tucumán y Santiago del Estero
4) Distribuidora de Gas del área Centro (Ecogas Centro): Comprende las provincias de Catamarca, Córdoba y la Rioja
5) Distribuidora de Gas del área Pampeana (Camuzzi Gas Pampeana): Abarca la provincia de la Pampa y parte de la provincia de Buenos Aires (excepto el área cubierta por las Distribuidoras Gas Natural Ban, Litoral, Camuzzi Gas del Sur y MetroGas)
6) Distribuidora de Gas del área Sur (Camuzzi Gas del Sur): Comprende las provincias de Neuquén, Río Negro, Chubut, Santa Cruz, Tierra del Fuego y el partido de Patagones en la provincia de Buenos Aires, al sur del río Colorado
7) Distribuidora de Gas del área Cuyana (Ecogas Cuyana): Abastece de gas a las provincias de Mendoza, San Juan y San Luis
8) Distribuidora de Gas del área Litoral (Litoral Gas): Comprende toda la provincia de Santa Fe y los siguientes partidos del norte de la provincia de Buenos Aires: Baradero, Bartolomé Mitre, Colón, Pergamino, Ramallo, San Nicolás y San Pedro
Servicio de Transporte
El servicio de transporte es prestado por dos compañías Licenciatarias: Transportadora de Gas del Norte (TGN) y Transportadora de Gas del Sur (TGS), por medio de los gasoductos que se detallan a continuación:
I. Gasoductos Troncales del Sistema Norte
- Gasoducto Norte (Campo Durán - Buenos Aires): Se origina a la salida de la planta de Campo Durán (ya efectuada la reducción térmica) donde recibe el gas proveniente de Bolivia y el producido en la Cuenca Noroeste. Longitud total: 3.091 km (troncal: 1.749 km; paralelos y otros: 1.342 km) Capacidad máxima de transporte: 16,9 millones de m³/día
- Gasoducto Centro - Oeste: Tiene su cabecera en el yacimiento Loma de la Lata (Cuenca Neuquina). Longitud total: 1.728 km (troncal: 1.123 km; paralelos y otros: 635 km). Capacidad máxima de transporte: 16,2 millones de m³/día
II. Gasoductos Troncales del Sistema Sur
- Gasoducto Neuba II (Neuquén - Bahía Blanca - Buenos Aires): Con la incorporación de nuevas plantas compresoras tiene una capacidad de transporte de 26,6 millones de m³/día. Longitud Total (incluído tramos finales): 1.311 km
- Gasoducto Oeste o Neuba I (Neuquén - Bahía Blanca): Tiene su cabecera en el yacimiento Sierra Barrosa (Provincia de Neuquén) y colecta aportes de otros yacimientos de la Cuenca Neuquina. Longitud total: 643,4 km (troncal: 573,5 km; paralelos 69,9 km. Capacidad de inyección: 11,2 millones de m³/día, capacidad máxima de transporte aguas debajo de Chelforó: 8,4 millones de m³/día
- Gasoducto Gral. San Martín (Gasoducto Sur): Se origina en el yacimiento San Sebastián (Tierra del Fuego). En su recorrido colecta aportes de yacimientos de esa región y de la provincia de Santa Cruz (Cuencas Austral y del Golfo de San Jorge). Longitud total con tramos finales 2.591 km (troncal 1.963,7 km; paralelos: 408,7 km). Capacidad máxima de transporte: 16,9 millones de m³/día
- Tramos finales (Bahía Blanca - Buenos Aires): A partir del Complejo Gral. Cerri el gasoducto San Martín se bifurca en el troncal Cerri- Gutiérrez (613,6 km) y en el paralelo Sur (Cerri - Terminales Gral. Rodríguez, Gral. Pacheco: 627,3 km) Completan los tramos finales los 636,8 km del gasducto Neuba II correspondientes al tramo Cerri - Gral. Las Heras y 82,1 km del anillo de alta presión Buchanan - Las Heras
III. Gasoductos Regionales del Sistema Sur
- Cordillerano: Lleva gas a las ciudades de Bariloche (Río Negro), Junín de los Andes y San Martín de los Andes (Neuquén). Longitud total 543,0 km, de los cuales 243,7 km son de TGS y 299,3 km son de la Distribuidora de Gas del Sur. Capacidad máxima de transporte (incluyendo derivación Cutral-Co - Zapala): 1,2 millones de m³/día
- Oeste: Alimenta de gas a ciudades del Valle del Río Negro. Longitud total 463,0 km. Tramo 1, Plaza Huincul - Senillosa (TGS), 67,1 km y una capacidad máxima de transporte de 0,4 millones de m³/día. Tramo 2, Senillosa - Chelforó (Distribuidora Sur), 149,9 km. Tramo 3, Chelforó - Gral. Conesa (TGS), 246 km y 0,5 millones de m³/día de capacidad máxima de transporte
Cabe aclarar que la cantidad de gas recibido del productor no se corresponde con la entregada a las distribuidoras por las siguientes desviaciones:
- Gas utilizado en combustible: Se aplica a la cantidad de gas que mensualmente se utiliza en el transporte de fluído, en plantas compresoras y calentadores de cámaras de regulación
- Gas perdido: Corresponde a la cantidad de gas que mensualmente pierde el Sistema, ya sea por venteo en líneas, fugas de válvulas, etc
IV. Gasoductos de Distribución
Adicionalmente a los gasoductos troncales y regionales que componen el sistema de transporte se encuentran los llamados Gasoductos propios de Ingreso a los Sistemas de Distribución, que abastecen de gas a algunas ciudades y pueblos ubicados en las proximidades de los yacimientos de gas (especialmente en el sur del país). Dichos gasoductos, que no tienen conexión con los gasoductos troncales de transporte, cuentan con una capacidad de 3 millones de m³/día.
- Bypass comercial: clientes que compran el gas por su cuenta, o gas entregado por cuenta de terceros, comprando directamente a las transportistas
- Bypass físico: clientes que compran el gas directamente a los productores y se conectan con las transportistas a través de sus propios ramales de alimentación

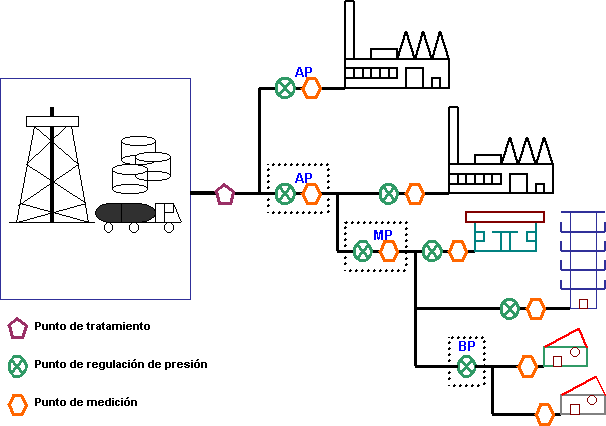

Esquema de los gasoductos de distribución
A) Áreas de Producción
B) Sistema de transporte
Bibliografía:
Enargas
Autor: Anselmo Robles Bentham, Ricardo Santiago Netto, Osvaldo Daniel Pumar. Argentina.
Editor: Ricardo Santiago Netto (Administrador de Fisicanet).
